UV-Schutz Gelbfolie Y520
Produktnummer:
GE15212001
Beschreibung
PRODUKTINFORMATIONEN
"UV-Schutz Gelbfolie Y520"
Lithoprotect® UV-Schutz Gelbfolie Y520
ALLGEMEINES
Die UV-Schutz Gelbfolie Y520 wurde speziell für UV-fotosensible Anwendungen entwickelt und blockt zuverlässig UV-Strahlung unterhalb von 520 nm. Die UV-Schutzfolie Y520 besteht aus gelb-durchgefärbtem Cellulosetriacetat. Aufgrund der Durchfärbung kann auch bei anspruchsvollen Anwendungen ein zuverlässiger UV-Schutz unterhalb von 520 nm garantiert werden. Der Y520 UV-Sperrfilter findet Anwendung im Bereich der Fotolithografie, der Leiterplatten- und Mikroelektronik-Fertigung, Druckplatten- und Fotolack-Herstellung sowie beim Umgang mit Fotoresistent und Diazofilmen. Selbst in der Pharma-Forschung, -Entwicklung und –Produktion kommen unsere Folien zum Einsatz.
EIGENSCHAFTEN
- Blockiert zuverlässig die Lichtwellenlängen unter 520 nm
- Hohe Hitzebeständigkeit
- Herausragende optische Reinheit
- Hohe Reißfestigkeit
- Langzeit UV-stabil
- Hohe inhärente Kratzfestigkeit
- Auch als Selbstklebefolie erhältlich
TECHNISCHE DATEN
- Dicke: 117 µm
- Breite: 1,15 m
- Flächengewicht: 152,1 g/m²
- Reißfestigkeit: > 120 MPa
- Schmelzbereich: 235 °C bis 270 °C
CHEMISCHE EIGENSCHAFTEN
Die Gelbfolie Y520 ist wasserfest und beständig gegen Öle‚ Fette, Benzine und aliphatische Kohlenwasserstoffe. Die Gelbfolie wird von Chlorkohlenwasserstoffen, Ketonen aromatischen Lösungsmitteln angelöst bzw. angequollen. Dies kann die optischen Eigenschaften beeinträchtigen. Die UV-Schutzfolie ist nicht beständig gegen konzentrierte Säuren und Laugen. In diesen Substanzen wird die Folie angegriffen.
TRANSMISSION
Die Transmissions-Eigenschaften der UV-Schutz Gelbfolie Y520 wurden speziell auf die hohen Qualitätsanforderungen im Bereich der Gelbräume (Fotolithografie in der Mikroelektronik-Herstellung) abgestimmt. Gemäß des unten dargestellten halb-logarithmischen Graphen ist die Transmission bei 450 nm etwa 0.0001 %, das bedeutet sie ist bei dieser Wellenlänge auf den Millionstel Teil abgeklungen. In einer linearen Darstellung ließe sich außer einer Null nichts mehr erkennen. Wenn Sie unsere Folie mit anderen Folien vergleichen, fragen Sie unbedingt nach einer halb-logarithmischen Darstellung der Transmission.
Halblogarithmisch Transmission
Lineare Transmission
Das Transmissionsspektrum ist nicht als Spezifikation, sondern als beispielhafte Messung an einem Los zu verstehen.
BRANDVERHALTEN
Die UV-Schutz Gelbfolie Y520 ist selbstverlöschend.
WASSERAUFNAHME
Da die UV-Schutz Gelbfolie Y520 aus dem Naturprodukt Cellulose hergestellt ist, zeigt sie eine gewisse Wasseraufnahmefähigkeit, die geringfähig die Maßhastigkeit beeinflussen kann. Diese Wasseraufnahme wurde aber auf ein niedriges Niveau reduziert. Die UV-Schutz Gelbfolie Y520 weist eine mittlere Wasserdampfdurchlässigkeit auf, weshalb eine schnelle Trocknung der Montageflüssigkeit ermöglicht wird.
LAGERVERHALTEN
Bei einer sachgemäßen Lagerung bei 5 - 25 °C und einer relativen Luftfeuchtigkeit von 30 - 60 % ist die UV-Schutz Gelbfolie Y520 bis zu 1 Jahr lagerfähig. Zur Vermeidung von evtl. Druckstellen empfehlen wir eine stehende oder hängende Lagerung.
MONTAGE
Die UV-Schutz Gelbfolie Y520 kann wie Papier verarbeitet werden. Sie kann mit doppelseitigem Klebeband an Fenster, Sichtschutzelemente, Raumteiler, Lampen und vor Öffnungen geklebt werden. Wir empfehlen allerdings für großflächige Fensteranwendungen unsere selbstklebende UV-Schutz Gelbfolie YSA520. Zum Filtern von Leuchtstoffröhren bieten wir Ihnen spezielle Polycarbonat- Hülsen, in die unser UV Sperrfilter eingearbeitet ist, so können Sie kostengünstig aus normalen Leuchtstoffröhren UV-freie Leuchtmittel (Gelblicht) herstellen.
WEITERE INFORMATIONEN
Technisches Datenblatt:
Technical Data UV-Protection Yellow Foil Y520 english
Technisches Datenblatt UV-Schutz Gelbfolie Y520 deutsch
HINWEIS: Alle Daten und Angaben entsprechen unserem besten Wissen und basieren auf Mess- und Erfahrungswerten. Sie entbinden den Verarbeiter nicht von eigener Überprüfung und Durchführung von Tests für den von ihm vorgesehenen Verwendungszweck. Unsere Produkte werden laufend qualitätsüberprüft und weiterentwickelt. Wir behalten uns daher vor, ohne Zusatzinformation die chemische Zusammensetzung bzw. physikalische Eigenschaften neuen Erkenntnissen anzupassen.
Produktgalerie überspringen
Ähnliche Produkte
UV-Schutz Gelbfolie YSA520 selbstklebend
75,00 €*
Lithoprotect® UV-Schutz Gelbfolie YSA520 selbstklebend
ALLGEMEINES
Die selbstklebende UV-Schutz Gelbfolie YSA520 wurde speziell für UV-fotosensible Anwendungen entwickelt und blockt zuverlässig UV-Strahlung unterhalb von 520 nm. Die UV-Schutzfolie YSA520 besteht aus gelb-durchgefärbtem Cellulosetriacetat und ist einseitig mit einem permanenten Dispersionsklebstoff versehen, somit kann sie blasenfrei und ganzflächig auf jeglichen festen Oberflächen im Innenbereich aufkaschiert werden. Durch die ganzflächige Verklebung z.B. auf Fensterscheiben, Raumteilern und Sichtschutzelementen bietet sie auch bei anspruchsvollen Anwendungen einen zuverlässigen UV-Schutz. Unser selbstklebende YSA520 UV-Sperrfilter kommt großflächig im Bereich der Fotolithografie, der Leiterplatten- und Mikroelektronik-Fertigung, Druckplatten- und Fotolack-Herstellung sowie beim Umgang mit Fotoresisten und Diazofilmen zum Einsatz. Auch in der Pharmaindustrie und Lasertechnik bietet unser selbstklebender YSA520 Gelbfolie zuverlässigen Schutz gegen UV-Strahlung unterhalb von 520 nm.
EIGENSCHAFTEN
Blockiert zuverlässig die Lichtwellenlängen unter 520 nm
Herausragende optische Reinheit
Hohe Klebkraft
Langzeit UV-stabil
Hohe inhärente Kratzfestigkeit
TECHNISCHE DATEN
Klebkraft sofort: ~ 7,5 N/25 mm
Klebkraft nach 7 Tagen: ~ 15 N/25mm
Klebstoff: Acrylat – Dispersionsklebstoff
Abdeckung: PE-Abdeckung, rot kariert in 10 mm Raster
Max. Breite: 1,15 m
Länge: Folie wird als Meterware verkauft. Weitere Abmessungen auf Anfrage.
Temperaturbereich während des Verklebens: ab 15°C
Temperaturbereich verklebt: -30 °C bis +80 °C
Montageort: Innenbereich
CHEMISCHE EIGENSCHAFTEN
Die Gelbfolie YSA520 ist verklebt widerstandsfähig gegen die meisten Öle‚ Fette, Benzine und aliphatische Kohlenwasserstoffe. Die Oberfläche der Gelbfolie wird von Chlorkohlenwasserstoffen, Ketonen aromatischen Lösungsmitteln angelöst bzw. angequollen. Dies kann die optischen Eigenschaften beeinträchtigen. Die selbstklebende UV-Schutz Gelbfolie YSA520 ist im verklebten Zustand kurzzeitig wasserfest. Bei langer Einwirkung von Feuchtigkeit, kann es zu einer reduzierten Klebkraft und darauf zu einem Ablösen der Folie kommen.
TRANSMISSION
Die Transmissions-Eigenschaften unserer selbstklebenden UV-Schutz Gelbfolie YSA520 sind identisch mit der unserer Gelbfolie Y520 und wurden speziell auf die hohen Qualitätsanforderungen im Bereich der Gelbräume (Fotolithografie in der Mikroelektronikherstellung) abgestimmt. Gemäß des unten dargestellten halb-logarithmischen Graphen ist die Transmission bei 450 nm etwa 0.0001 %, das bedeutet sie ist bei dieser Wellenlänge auf den Millionstel Teil abgeklungen. In einer linearen Darstellung ließe sich außer einer Null nichts mehr erkennen. Wenn Sie unsere Folie mit anderen Folien vergleichen, fragen Sie nach einer halb-logarithmischen Darstellung der Transmission.
Halblogarithmisch Transmission
Lineare Transmission
Das Transmissionsspektrum ist nicht als Spezifikation, sondern als beispielhafte Messung an einem Los zu verstehen.
BRANDVERHALTEN
Die selbstklebende UV-Schutz Gelbfolie YSA520 ist verklebt selbstverlöschend.
LAGERVERHALTEN
Bei einer sachgemäßen Lagerung bei 5 - 25 °C und einer relativen Luftfeuchtigkeit von 30 - 60 % ist die UV-Schutz Gelbfolie YSA520 bis zu 1 Jahr lagerfähig. Zur Vermeidung von evtl. Druckstellen empfehlen wir eine stehende oder hängende Lagerung.
MONTAGE

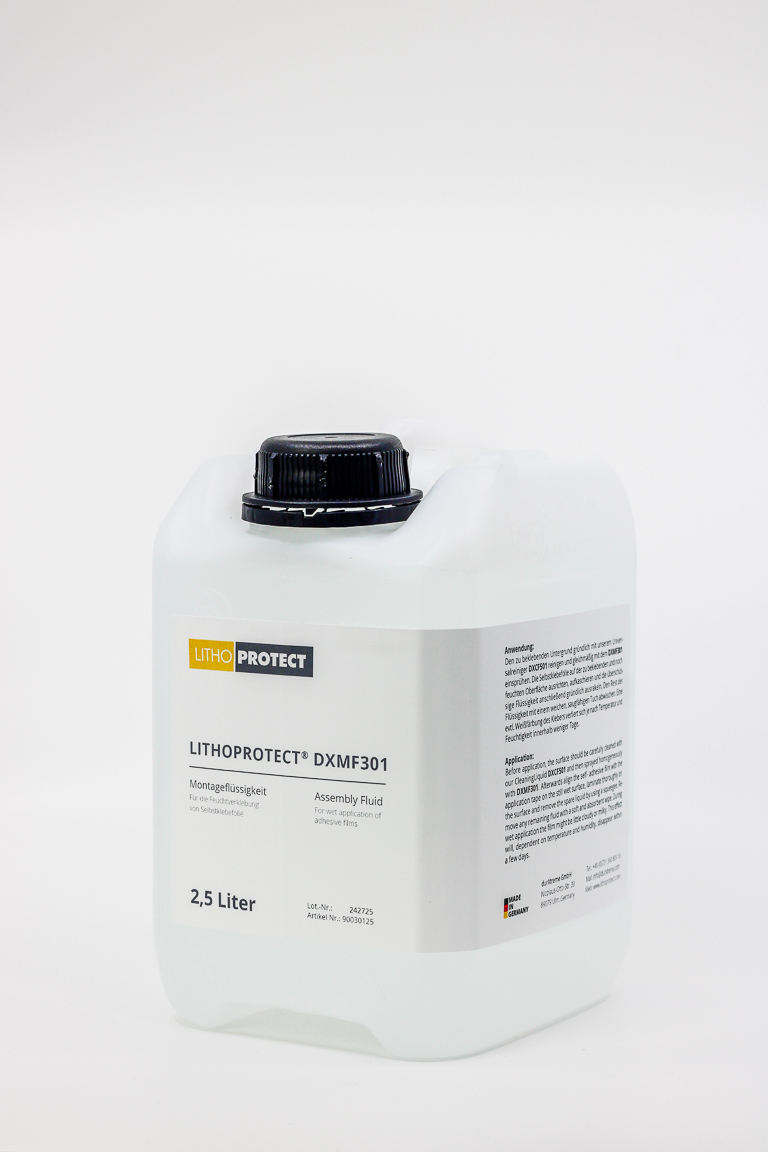

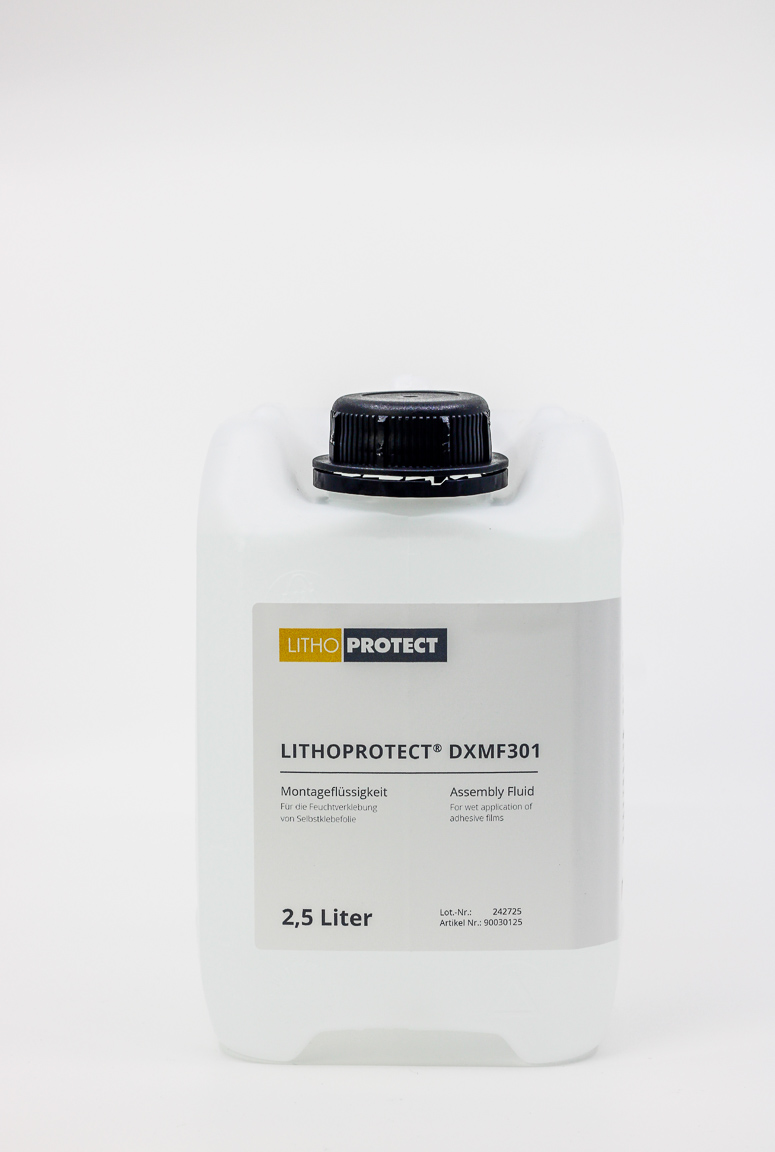

Die selbstklebende UV-Schutz Gelbfolie YSA520 kann mit unserer Montageflüssigkeit DX MF 301 problemlos und blasenfrei auf jeglichen glatten und festen Oberflächen im Innenbereich verklebt werden.
Genauere Informationen hierzu erhalten Sie in unserer Montageanleitung zur selbstklebenden UV-Schutz Gelbfolie YSA520.
Wir empfehlen zum Filtern von Leuchtstoffröhren unsere speziellen Polycarbonat-Hülsen. In diese ist bereits unsere UV-Schutz Gelbfolie Y520 eingearbeitet, so können Sie kostengünstig aus normalen Leuchtstoffröhren UV-freie Leuchtmittel für Ihre Gelblicht Anwendung herstellen.
WEITERE INFORMATIONEN
Technisches Datenblatt:
Technical Data UV-Protection Yellow Foil YSA520 selfadhesive english
Technisches Datenblatt UV-Schutz Gelbfolie YSA520 selbstklebend deutsch
Anwendungshinweis:
Installation Instruction english
Montageanleitung deutsch
Maintenance Instruction english
Pflegehinweis deutsch
Installation Instruction Video
Montageanleitung Video
HINWEIS: Alle Daten und Angaben entsprechen unserem besten Wissen und basieren auf Mess- und Erfahrungswerten. Sie entbinden den Verarbeiter nicht von eigener Überprüfung und Durchführung von Tests für den von ihm vorgesehenen Verwendungszweck. Unsere Produkte werden laufend qualitätsüberprüft und weiterentwickelt. Wir behalten uns daher vor, ohne Zusatzinformation die chemische Zusammensetzung bzw. physikalische Eigenschaften neuen Erkenntnissen anzupassen.

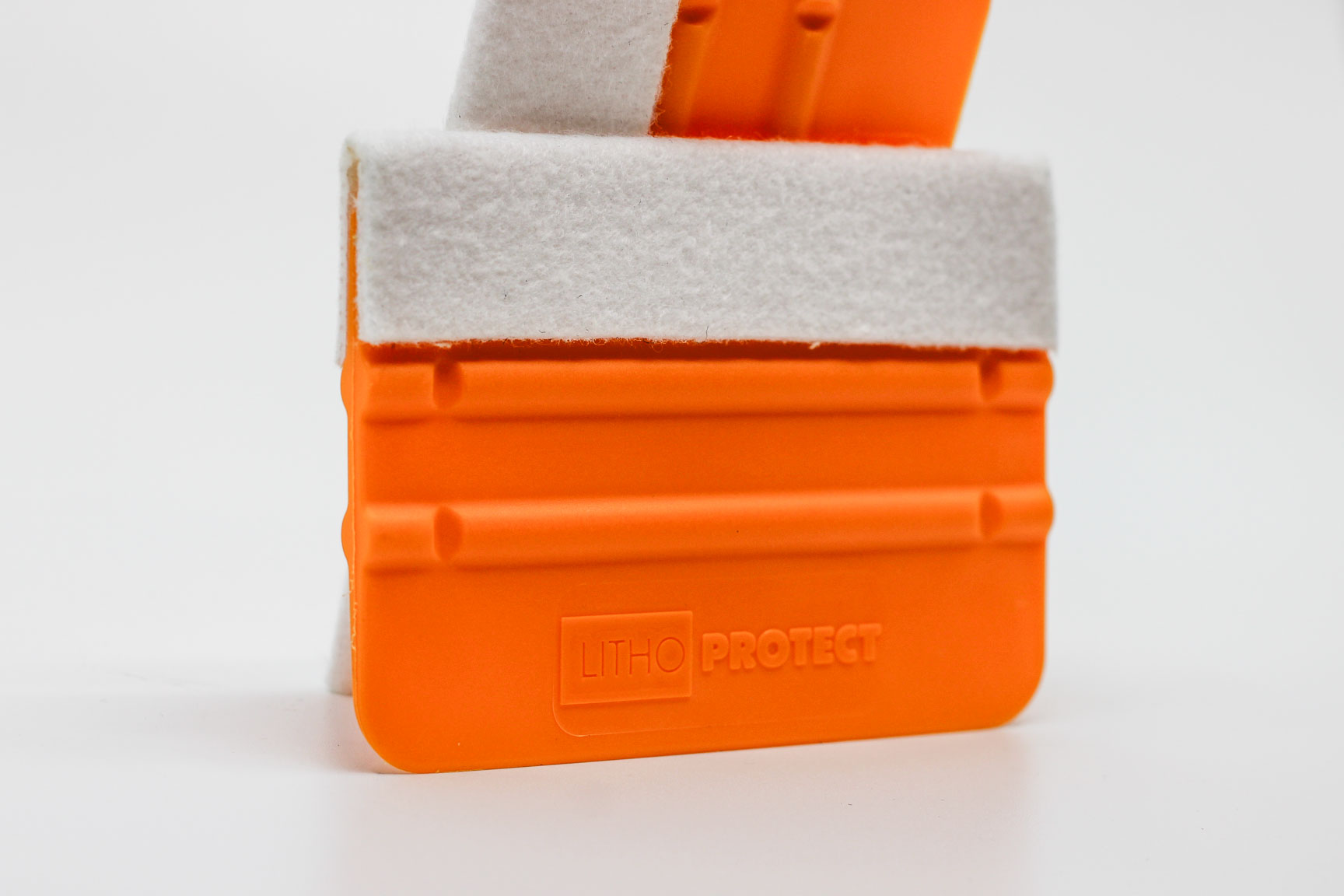

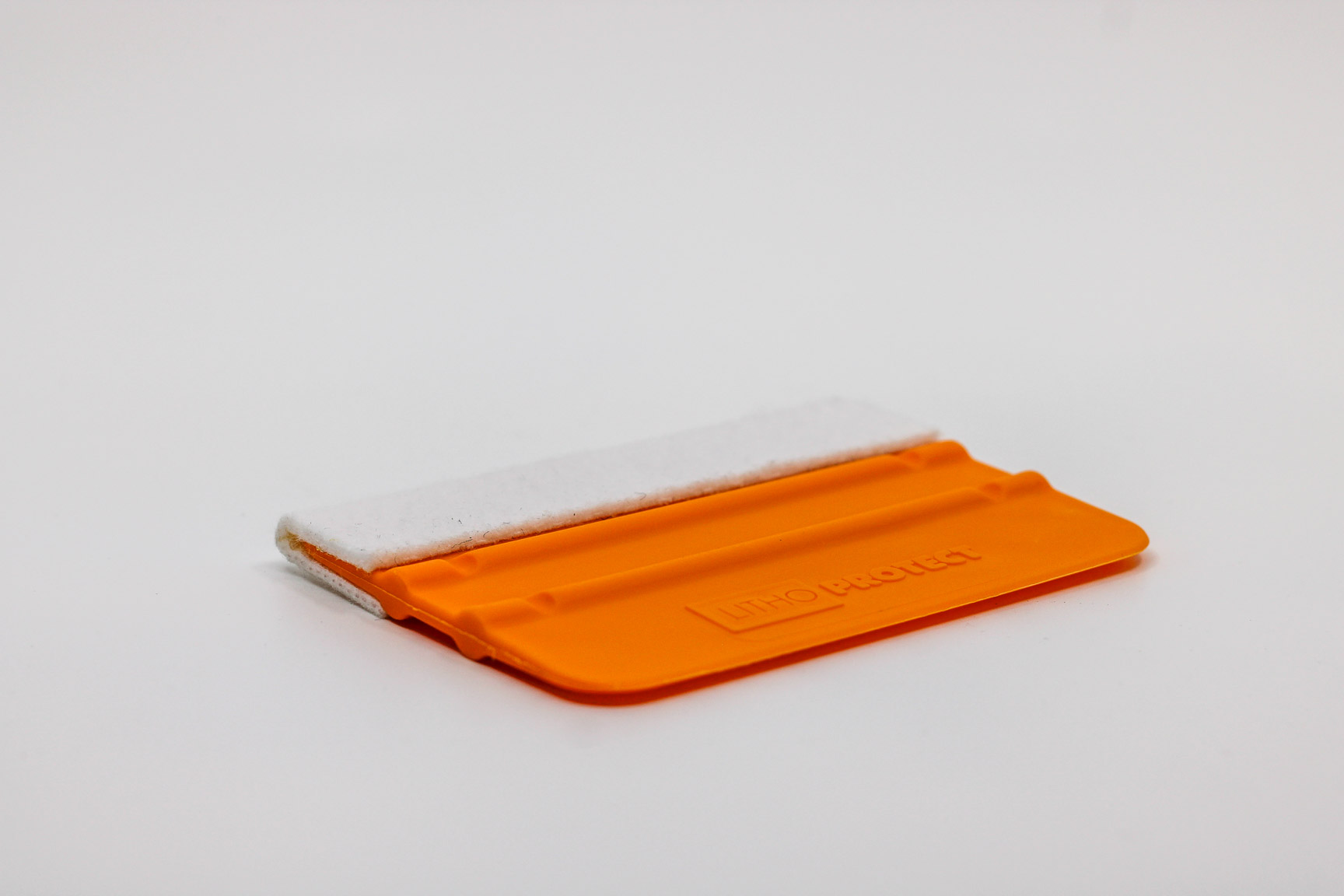

Kunststoffrakel DXRA100 mit Filzkante
